單球面折射的齊明點

imelee 2018-04-10

展開全文

最近在看鐘錫華先生編著的《現代光學基礎》，第一章介紹齊明點時給出了一個例子，就是今天要討論的單球面折射時的齊明點。書中給出了齊明點的位置，但是沒有給推導過程。我就試著推導了一下，放在這里做個筆記。
齊明點(aplanatic points)又稱為等光程點或不暈點。簡單的說就是在此處發出的光線經過折射后可以精確匯聚于一點，沒有球差、彗差和像散。

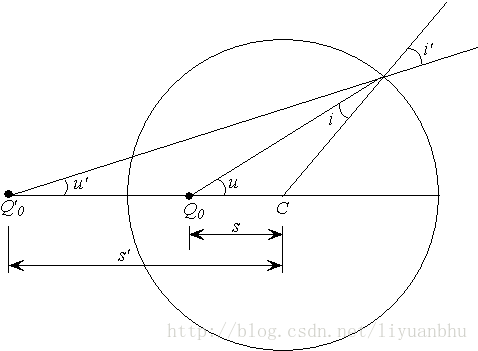

如下圖：
這里寫圖片描述
$Q_{0}$ 點是物點， $Q_{0}^{'}$ 點是像點。物點向右方射出的光線要求都能匯聚到像點上。其中圓球內的折射率為 $n$ ,外部為 $n^{'}$ ，并且 $n > n^{'}$ 。根據三角形正弦定理，可知如下兩組關系：

\frac{s i n (u)}{r} = \frac{s i n (i)}{s} \frac{s i n (u^{'})}{r} = \frac{s i n (i^{'})}{s^{'}}

由折射定律我們還知道：

n s i n (i) = n^{'} s i n (i^{'})

前兩個式子可以變個形，同時利用折射定律：

s = \frac{s i n (i)}{s i n (u)} r = \frac{n^{'}}{n} \frac{s i n (i^{'})}{s i n (u)} r s^{'} = \frac{s i n (i^{'})}{s i n (u^{'})} r = \frac{n}{n^{'}} \frac{s i n (i)}{s i n (u^{'})} r

根據三角形內角和關系，我們還有：

u + i = u^{'} + i^{'}

觀察上面的式子，我們發現如果讓：

s = \frac{n^{'}}{n} r

那么

i^{'} = u

i = u^{'}

。這時：

s^{'} = \frac{n}{n^{'}} r

是個定值。也就是說無論入射角 $u$ 是多少，都會匯聚到同樣一個點。這一對點就稱為齊明點。

第一個發現齊明點的人很了不起，我知道結論了都推導了小半天。。。

齊明點對顯微鏡鏡頭設計很有用，物鏡為了收集物體發出的更多的光，無法滿足傍軸條件。利用齊明點的特性，只要將物體放置在物鏡最前面鏡片的齊明點上，就能消除像差。當然具體實現起來還有各種技巧，這里就不多說了。下一篇博客講講阿貝正弦定理。
