前言

我們首先建立MFC單文檔工程，利用編輯器向?qū)Чぞ?，自?dòng)在view類中完成WM_LButtonUp和WM_LButtonDown兩個消息的添加，添加完成后將自動出現如下兩個函數：

//nFlags:Indicates whether the user pressed modifier keys（Alt，Shift，Ctrl..）
//point： specify current cursor the position when left button down
void CDrawView::OnLButtonDown(UINT nFlags, CPoint point)
{
    // TODO: 在此添加消息處理程序代碼和/或調用默認值
    CView::OnLButtonDown(nFlags, point);
}
//nFlags:Indicates whether the user pressed modifier keys（Alt，Shift，Ctrl..）
//point： specify current cursor the position when left button up
void CDrawView::OnLButtonUp(UINT nFlags, CPoint point)
{
   // TODO: 在此添加消息處理程序代碼和/或調用默認值
   CView::OnLButtonUp(nFlags, point);
}

背景知識：

       DC（Device Context，設備描述表）是一個包含設備(物理輸出設備，比如顯示器， 設備驅動程序)信息的結構體。在Windows平臺下，所有的圖形操作都是利用DC完成的，想要完成繪圖功能，只需要得到DC句柄即可。其次，DC是一種資源，在完成圖形操作后，需要調用ReleaseDC函數來完成DC所占用的資源釋放，否則會引起內存泄漏。

畫線思路：

      我們兩點成一線，利用鼠標左鍵按下和彈起時可以分別確定起點和終點，利用Moveto和Lineto完成畫線功能。

函數接口和功能描述：

//Remarks:
//Moves the current position to the point specified by x and y (or by point).
CPoint MoveTo(int x,int y);
CPoint MoveTo(POINT point);
//Remarks:
//Draws a line from the current position up to, but not including, the point specified by x and y (or point).
//If LineTo succeeds, the current position is set to the specified ending point.
BOOL LineTo(int x,int y);
BOOL LineTo(POINT point);

利用SDK全局函數實現畫線

//起點位置

void CDrawView::OnLButtonDown(UINT nFlags, CPoint point)
{
    // TODO: 在此添加消息處理程序代碼和/或調用默認值
    //保存起點位置
    m_ptBeginPos = point;
    CView::OnLButtonDown(nFlags, point);
}

//終點位置

void CDrawView::OnLButtonUp(UINT nFlags, CPoint point)
{
    //獲得窗口的設備描述表
    HDC hdc;
    hdc = ::GetDC(m_hWnd);
    //移動到線條的起點位置
    MoveToEx(hdc, m_ptOrigin.x, m_ptOrigin.y,NULL);
    //劃線，
    LineTo(hdc, point.x, point.y);
    //釋放設備描述表,全局函數
    ::ReleaseDC(m_hWnd, hdc);
   CView::OnLButtonUp(nFlags, point);
}

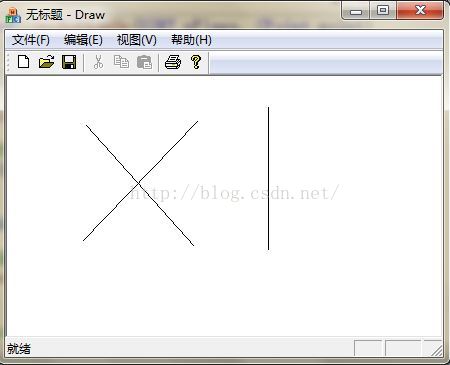

運行效果：

利用CDC類實現畫線

MFC為我們提供了一個設備描述表的封裝類CDC，該類封裝了所有與繪圖相關的操作，該類提供一個數據成員m_hDC，用來保存與CDC類相關的DC句柄。關于CDC類的繪圖相關成員函數見博文CDC詳解一文。

具體代碼實現如下：

void CDrawView::OnLButtonUp(UINT nFlags, CPoint point)
{
    CDC* pDC = GetDC();
	//起點
    pDC->MoveTo(m_ptOrigin);
	//劃線，終點
    pDC->LineTo(point);
    ReleaseDC(pDC);
   CView::OnLButtonUp(nFlags, point);
}

利用CClientDC類實現畫線

void CDrawView::OnLButtonUp(UINT nFlags, CPoint point)
{
	//創建DC
	CClientDC dc(this);
	dc.MoveTo(m_ptOrigin);
	dc.LineTo(point);
	CView::OnLButtonUp(nFlags, point);
}

利用CWindowDC類實現畫線

CWindowDC類也派生于CDC類，并且在構造時調用GetWindowDC函數獲得相應的設備描述表對象，在析構時調用ReleaseDC函數釋放占用的資源。

CWindowDC對象存在以下好處：

     該對象可以訪問整個窗口區域，包括框架窗口的非客戶區和客戶區。如果要構造一個與視類窗口相關的DC，則可以利用視類對象的指針來構造整個CWindowDC對象，如果想在非客戶區畫圖，則需要傳遞指向視類父窗口的指針。代碼實現如下：

void CDrawView::OnLButtonUp(UINT nFlags, CPoint point)
{
	//創建DC
    CWindowDC dc(GetParent());
    dc.MoveTo(m_ptOrigin);
    dc.LineTo(point);
	CView::OnLButtonUp(nFlags, point);
}

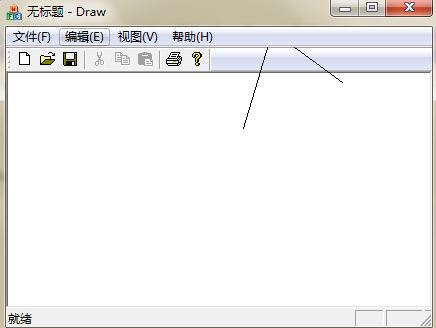

運行效果：

繪制彩色線條

以上各種畫線的實現方法，繪制的都是黑色線條。這是因?yàn)镈C中有一個默認的黑色畫筆，因此繪制的線條都是黑色的，想要完成其他顏色的畫線功能，需要以下幾個步驟：

1.創建一個特性顏色的畫筆

2.將此畫筆選入到DC中

3.畫線

MFC提供了CPen類來創建畫筆對象，該類封裝了和畫筆相關的操作，其中一個的構造函數原型聲明如下：

CPen(int nPenStyle, int nWidth, COLORREF crColor)

另外，在程序中，當構造一個GDI對象(CPen,CBrush...)時,該對象只有被選人設備DC后，它才會在以后的繪圖操作中生效。SelectObject函數可以實現將GDI對象選人設備描述表中，該函數會返回舊的GDI對象指針。

其次，在完成繪圖操作后，都需要利用SelectObject函數把先前的GDI對象選人設備描述表，以便還原先前的狀態。

具體代碼實現如下：

void CDrawView::OnLButtonUp(UINT nFlags, CPoint point)
{
	//創建畫筆，紅色的虛線
    CPen pen(PS_DASH,1, RGB(255, 0,0));
	//創建DC
    CClientDC dc(this);
	//GDI對象選入DC
    CPen* pOldPen = dc.SelectObject(&pen);
	//移動起點
    dc.MoveTo(m_ptOrigin);
	//畫線
    dc.LineTo(point);
	//還原DC
    dc.SelectObject(pOldPen);
	CView::OnLButtonUp(nFlags, point);
}

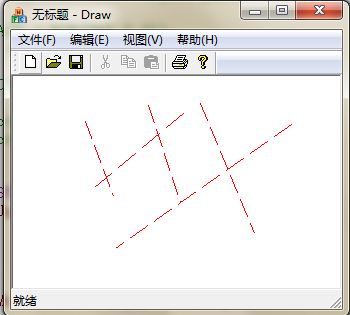

運行效果：
